1. Podstawowe wskaźniki testowania i metody operacyjne

1. Wykrywanie szybkości nagrzewania: Sprawdź, czy wydajność ogrzewania spełnia normę

Szybkość nagrzewania bezpośrednio odzwierciedla stopień dopasowania mocy i wydajność przenoszenia ciepła kabel grzejnyi musi zostać przetestowany w standardowym środowisku.

Pomieszczenie testowe

• Wyłącz inne wewnętrzne źródła ciepła (takie jak klimatyzacja i ogrzewanie), trzymaj drzwi i okna zamknięte i ustabilizuj początkową temperaturę w pomieszczeniu na poziomie 18 ℃~22 ℃ (symulując codzienne warunki użytkowania);
• Upewnij się, że kabel grzewczy jest normalnie włączony, a regulator temperatury jest ustawiony na temperaturę docelową (np. 28 ℃ w przypadku ogrzewania gruntu i 50 ℃ w przypadku izolacji rurociągu).

kroki operacyjne

• Używając termometrów o wysokiej precyzji (dokładność ± 0,1 ℃) lub termometrów na podczerwień, wybierz trzy reprezentatywne punkty pomiarowe w obszarze ogrzewania (np. środek pomieszczenia, 1 m od ściany oraz narożniki w przypadku ogrzewania gruntowego); izolację rurociągu należy wybrać w miejscach gęstego nawinięcia kabli, na środku i na końcu;
• Zanotuj początkową temperaturę (przed włączeniem zasilania) i zanotuj temperaturę każdego punktu pomiarowego co 10 minut po włączeniu zasilania, aż do momentu ustabilizowania się temperatury (ciągłe wahania temperatury ≤ 0,5 ℃ przez 30 minut);
• Oblicz czas od temperatury początkowej do temperatury docelowej i porównaj go z wymaganiami norm.

norma zgodności

• Scenariusz ogrzewania radiacyjnego gruntu: czas ogrzewania ≤ 1 godzina (od 20 ℃ do 28 ℃);
• Scenariusz izolacji rurociągu: Czas nagrzewania musi spełniać wymagania projektowe (np. od 10 ℃ do 50 ℃, przy czasie ≤ 2 godzin, zgodnie ze szczegółową dokumentacją projektową);
• Jeżeli tempo nagrzewania jest zbyt wolne (np. przekracza 2 godziny), należy sprawdzić, czy moc kabla jest niewystarczająca, czy warstwa izolacji nie jest uszkodzona (utrata ciepła) lub czy odstępy między kablami nie są zbyt duże.

2. Wykrywanie równomierności temperatury: Sprawdź, czy rozkład ciepła jest zrównoważony

Jednorodność temperatury powinna zapobiegać lokalnemu przegrzaniu lub niedostatecznej temperaturze i obejmować cały obszar ogrzewania. Do detekcji wizualnej powszechnie stosuje się termografię w podczerwieni.

Pomieszczenie testowe

• Kabel grzejny pracuje stabilnie przez ponad 2 godziny, zapewniając wystarczającą wymianę ciepła;

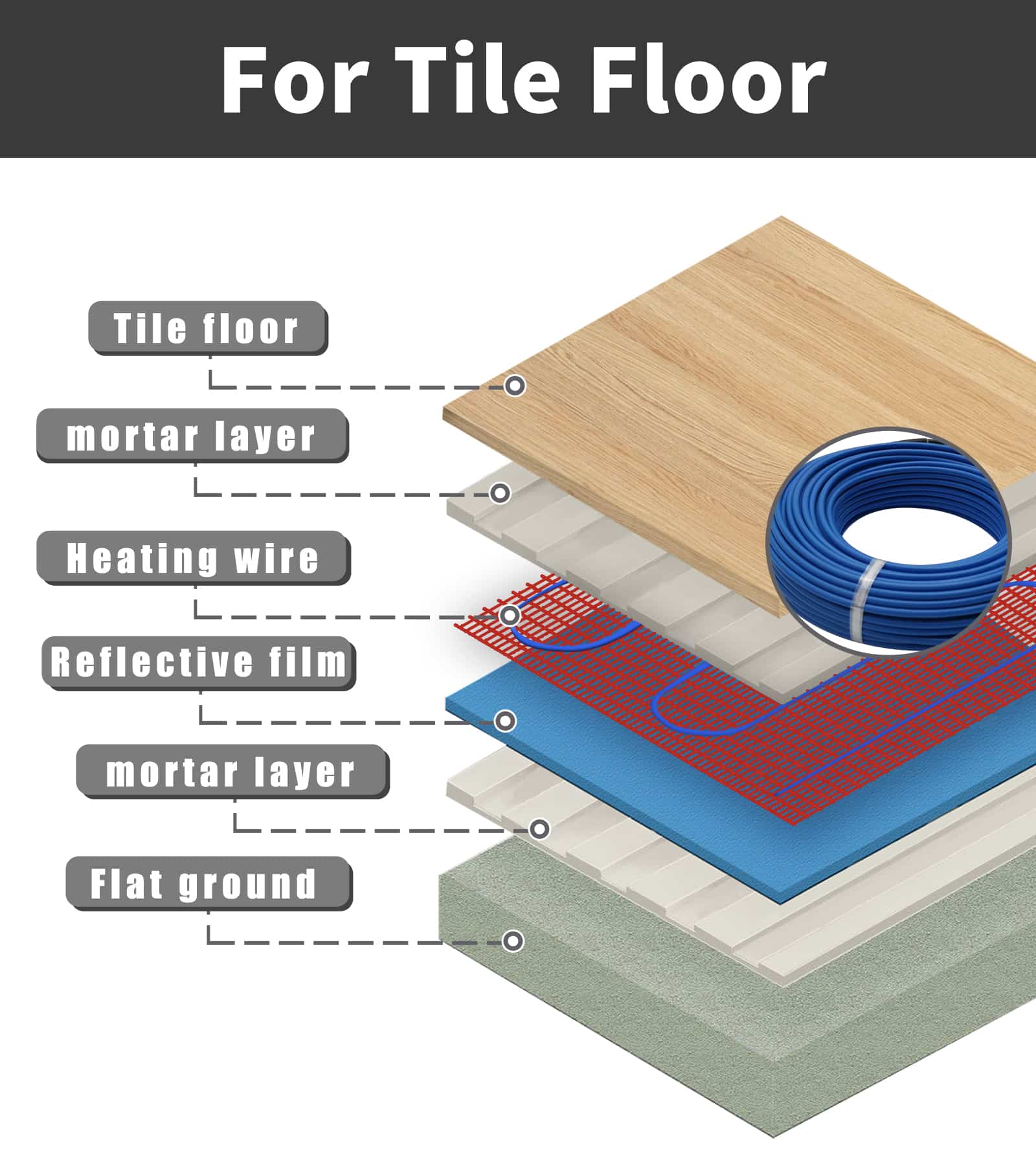

• W przypadku ogrzewania gruntu konieczne jest ukończenie budowy warstwy wypełniającej (np. warstwy zaprawy cementowej), aby uniknąć bezpośredniego wykrycia powierzchni kabli (co może powodować błędy z powodu lokalnego kontaktu).

kroki operacyjne

• Ogrzewanie gruntowe: Użyj urządzenia do obrazowania termicznego na podczerwień (rozdzielczość ≥ 320 × 240) do zeskanowania całego obszaru ogrzewania, wybierz punkty pomiarowe zgodnie z siatką 2 m × 2 m i obejmij co najmniej 9 punktów pomiarowych (takich jak siatka 3x3, wliczając narożniki, krawędzie i środki);
• Izolacja rurociągu: Wybierz punkt pomiarowy co 1 metr wzdłuż osi rurociągu, zmierz temperaturę w każdym punkcie w czterech kierunkach: w górę, w dół, po lewej i po prawej stronie rurociągu, a następnie zapisz temperaturę w każdym punkcie;
• Oblicz różnicę między najwyższą i najniższą temperaturą wszystkich punktów pomiarowych, aby sprawdzić, czy spełniają one normy.

norma zgodności

• Ogrzewanie gruntowe: Różnica temperatur pomiędzy wszystkimi punktami pomiarowymi wynosi ≤ 3 ℃ (np. 28 ℃ w centrum i nie mniej niż 25 ℃ na krawędziach);
• Izolacja rurociągu: Różnica temperatur między punktami pomiarowymi na tym samym odcinku wynosi ≤ 5 ℃, a różnica temperatur między sąsiednimi punktami pomiarowymi w kierunku osiowym wynosi ≤ 3 ℃;
• Jeżeli lokalna różnica temperatur jest zbyt duża (np. temperatura w narożniku jest o 5°C niższa niż w środku), należy sprawdzić, czy odstępy między kablami są nierównomierne (miejscowo zbyt rzadkie), czy nie ma szczelin w warstwie izolacji (straty ciepła) lub czy grubość warstwy izolacji rurociągu nie jest niewystarczająca.

3. Testowanie dokładności regulacji temperatury: Sprawdź efekt połączenia między regulatorem temperatury a kablem

Dokładność kontroli temperatury gwarantuje, że system może stabilnie utrzymywać zadaną temperaturę, unikając częstego zatrzymywania się i wahań temperatury.

Pomieszczenie testowe

• Regulator temperatury zakończył ustawianie parametrów (takich jak ustawienie temperatury 28 ℃ z różnicą powrotu 1 ℃) i jest normalnie połączony z kablem grzejnym;
• Aby uniknąć polegania na wbudowanym wyświetlaczu termostatu (który może zawierać błędy), należy używać precyzyjnego sprzętu do pomiaru temperatury produkowanego przez inne firmy (np. platynowych termometrów oporowych o dokładności ± 0,1 ℃).

kroki operacyjne

• Sondę termometru o wysokiej precyzji należy umieścić w środku strefy grzewczej (ogrzewanie gruntowe zakopane w warstwie zasypowej, izolacja rurociągu przymocowana do powierzchni rurociągu), w odległości ≥ 50 cm od czujnika regulatora temperatury (aby uniknąć wzajemnych zakłóceń);
• Rejestruj temperaturę wyświetlaną przez termostat i rzeczywistą temperaturę zmierzoną przez urządzenie innej firmy, monitoruj nieprzerwanie przez 4 godziny i zapisuj dane co 30 minut;
• Oblicz różnicę pomiędzy wyświetloną temperaturą a zmierzoną temperaturą dla każdego zapisu i oblicz maksymalny błąd.

norma zgodności

• Błąd dokładności regulacji temperatury ≤ ± 1 ℃ (jeśli termostat wyświetla 28 ℃, mierzona temperatura powinna mieścić się w przedziale od 27 ℃ do 29 ℃);
• Jeżeli błąd przekracza ± 2 ℃, należy skalibrować czujnik regulatora temperatury (np. zmienić położenie sondy) lub sprawdzić połączenie sygnału między regulatorem temperatury a kablem (np. sprawdzić słaby kontakt przewodu sterującego).

2. Wykrywanie pomocnicze: eliminowanie ukrytych problemów

1. Brak lokalnego wykrycia przegrzania

• Cel: Zapobieganie lokalnemu przegrzaniu spowodowanemu nakładaniem się lub uszkodzeniem kabla (prowadzącym do uszkodzenia izolacji);
• Działanie: Użyj urządzenia termowizyjnego na podczerwień do skanowania obszaru ułożenia kabla, ze szczególnym uwzględnieniem złączy kablowych, zagięć i nakładających się ukrytych zagrożeń (takich jak narożniki ogrzewania gruntowego);
• Norma: Maksymalna temperatura lokalna nie powinna przekraczać 80% znamionowej odporności temperaturowej kabla (np. w przypadku kabla o odporności temperaturowej 120 ℃ maksymalna temperatura lokalna ≤ 96 ℃) i nie powinna przekraczać bezpiecznej temperatury ogrzewanego obiektu (np. maksymalnej temperatury medium w rurociągu +10 ℃).

2. Test chłodzenia po wyłączeniu (opcjonalnie)

• Cel: Sprawdzenie, czy odprowadzanie ciepła przez system przebiega prawidłowo i wyeliminowanie „zagrożenia gromadzeniem ciepła” spowodowanego nadmierną warstwą izolacji;
• Operacja: Po kabel grzejny pracuje stabilnie przez 2 godziny, po czym wyłącza zasilanie i zapisuje czas, w którym każdy punkt pomiarowy spada od temperatury docelowej do temperatury początkowej (np. od 28 ℃ do 20 ℃);
• Norma: Czas chłodzenia powinien być zgodny z oczekiwaniami projektowymi (jeżeli czas chłodzenia ogrzewania gruntowego wynosi ≥ 2 godziny, oznacza to, że warstwa izolacji ma dobrą izolacyjność; jeżeli w ciągu 1 godziny temperatura spadnie do 20 ℃, należy sprawdzić, czy warstwa izolacji nie uległa uszkodzeniu).

3. Narzędzia testowe i środki ostrożności

1. Niezbędne narzędzia (muszą być skalibrowane i zakwalifikowane)

• Sprzęt do pomiaru temperatury o wysokiej precyzji: przyrząd do obrazowania termicznego na podczerwień (rozdzielczość ≥ 320 × 240, zakres pomiaru temperatury -20 ℃~300 ℃), platynowy termometr oporowy (dokładność ± 0,1 ℃);
• Urządzenie do pomiaru czasu: stoper lub timer elektroniczny (dokładność ± 1 sekunda);
• Narzędzie do rejestrowania: Formularz protokołu kontroli (wskazujący lokalizację, czas i wartości temperatury punktów pomiarowych oraz potwierdzający podpisem).

Środki ostrożności

• Unikaj zakłóceń środowiskowych: zamknij drzwi i okna podczas wykrywania, zabroń częstego przemieszczania się personelu (aby uniknąć wpływu przepływu powietrza na temperaturę) i zabroń umieszczania ciężkich przedmiotów w obszarze ogrzewania w przypadku ogrzewania gruntowego (aby ścisnąć warstwę wypełnienia i wpłynąć na przenoszenie ciepła);
• Izolacja rurociągu musi symulować rzeczywiste warunki pracy: jeśli wewnątrz rurociągu znajduje się medium (np. gorąca woda), temperatura medium powinna być utrzymywana na stabilnym poziomie (np. na poziomie 30°C), a następnie należy przetestować efekt grzewczy kabla, aby uniknąć zakłóceń spowodowanych wahaniami temperatury medium;
• Przechowywanie danych: Po zakończeniu testów konieczne jest wydanie „Raportu z badania wpływu na ogrzewanie kabli grzejnych” wraz z obrazami termicznymi w podczerwieni oraz arkuszami zapisu temperatury, który będzie stanowić podstawę akceptacji.

Podstawą akceptacji efektu grzewczego kabla grzejnego jest jego weryfikacja za pomocą trzech głównych wskaźników: szybkości nagrzewania, równomierności temperatury i dokładności regulacji temperatury, w połączeniu z profesjonalnymi narzędziami i standardowymi procesami, a także zbadanie ukrytych problemów, takich jak lokalne przegrzanie i nieprawidłowe rozpraszanie ciepła. Jeśli test nie spełnia normy, należy najpierw sprawdzić dopasowanie mocy kabla, odstępy między przewodami, jakość warstwy izolacji i inne problemy, rozwiązać je i ponownie przetestować, aby upewnić się, że system spełnia wymogi bezpieczeństwa i użytkowania.
